  BWI-780系列 通用经济型变频器

  BWI-780 Series Universal Economical Frequency Converter










  产品参数

  Product parameters

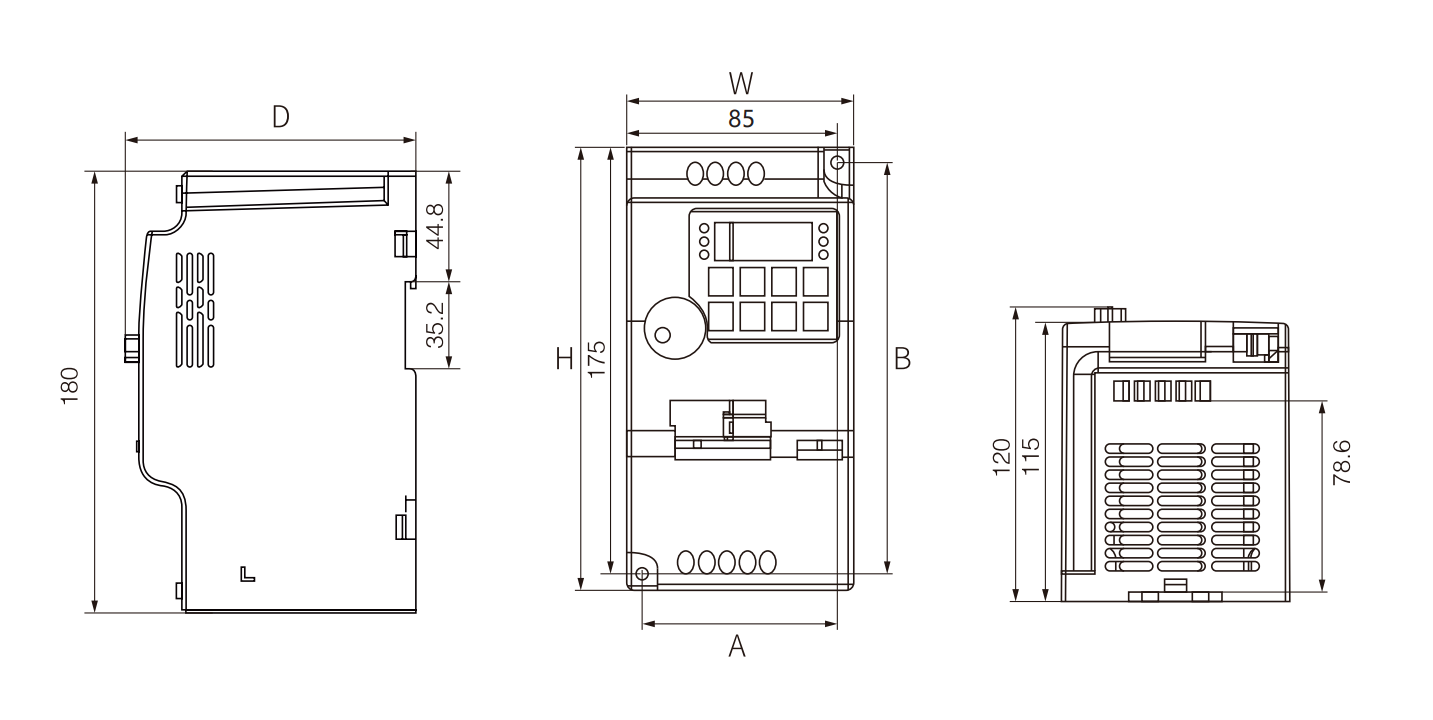

  功率（kw）	外形尺寸			安装尺寸		毛重（kg）
  	H（mm）	W（mm）	D（mm）	A（mm）	B（mm）
  0.75~2.2	142	85	110	74	187	1
  4.0~7.5	180	95	120	102	190	1.5




  技术指标和规格说明

  Technical specifications and specifications

  基本 功 能	最高频率	0~400Hz
  	载波频率	2kHz~16kHz（可根据负载特性自动调整）
  	控制方式	开环矢量控制(SVC) / V/F控制
  	启动转矩	G型机：0.5Hz/150% (SVC) P型机：0.5Hz/100%
  	调速范围	1:100 (SVC)
  	稳速精度	±0.5% (SVC)
  	过载能力	G型机：150%额定电流60s；180%额定电流3s P型机：120%额定电流60s；150%额定电流3s
  	转矩提升	自动转矩提升/手动转矩提升0.1%~30.0%
  	V/F曲线	三种方式：直线型；多点型；N次方型V/F曲线 （1.2次方、1.4次方、1.6次方、1.8次方、2次方）
  	加减速曲线	线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0~6500.0s
  	直流制动:	流制动频率：0.00Hz~最大频率；制动时间：0.0s~36.0s；制动动作电流：0.0%~100.0%
  	点动控制:	电动频率范围：0.00Hz~50.00Hz
  	简易PLC、多段速运行:	通过内置PLC或控制端子实现最多16段速运行
  	内置PID:	可方便实现过程控制闭环控制系统
  	过压过流失速控制:	对运行期间电流电压自动限制，防止频繁过流过压跳闸
  	快速限流功能:	最大限度减小过流故障，保护变频器正常运行
  个 性 化	快速限流:	避免变频器频繁的出现过流故障
  	虚拟IO:	五组虚拟DIDO，可实现简易逻辑控制
  	定时控制:	定时控制功能：设定时间范围0.0Min~6500.0Min
  	多线程总线支持:	支持现场总线Modbus
  运 行	命令源:	作面板给定；控制端子给定；串行通讯口给定
  	频率源:	10种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换
  	辅助频率源:	10种辅助频率源。可灵活实现辅助频率微调、频率合成
  	输入端子:	5路数字输入端子输入； 1路模拟量输入端子支持0~10V电压输入
  	输出端子:	2路数字输出端子； 1路继电器输出端子； 1路模拟输出端子，支持0~20mA电流输出或0~10V电压输出
  典型功能	LED 显示	显示参数
  	按键锁定和功能选择	实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作
  	保护功能	上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、制动电阻短路保护
  	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
  	海拔高度	低于 1000m
  	环境温度	-10°C ~ +40°C（环境温度在 40°C~50°C，请降额使用）
  	湿度	于 95%RH，无水珠凝结
  	振动	小于 5.9m/s² (0.6g)
  	存储温度	-20°C ~ +60°C
