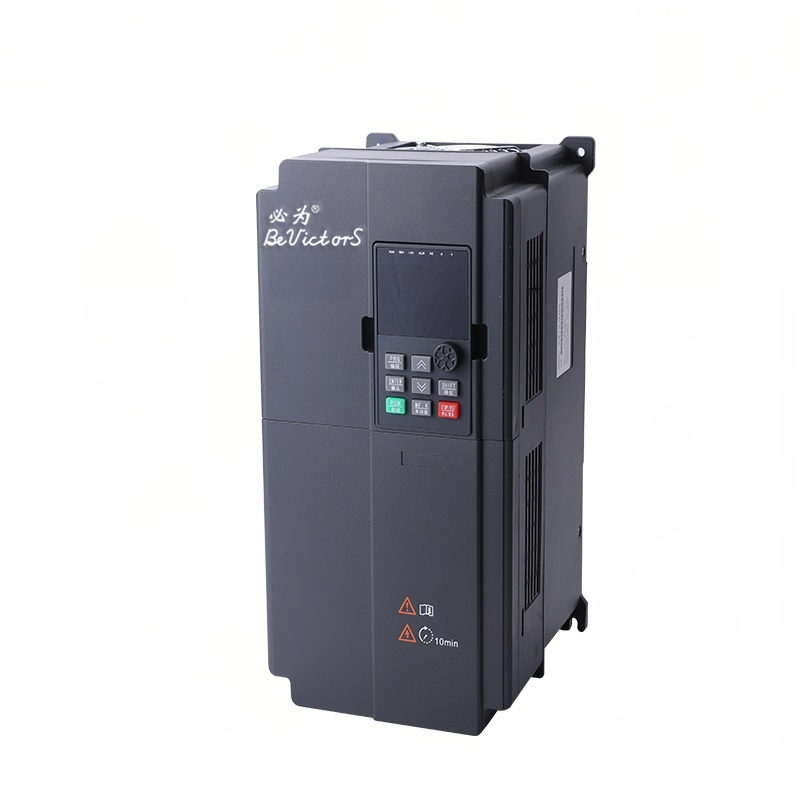

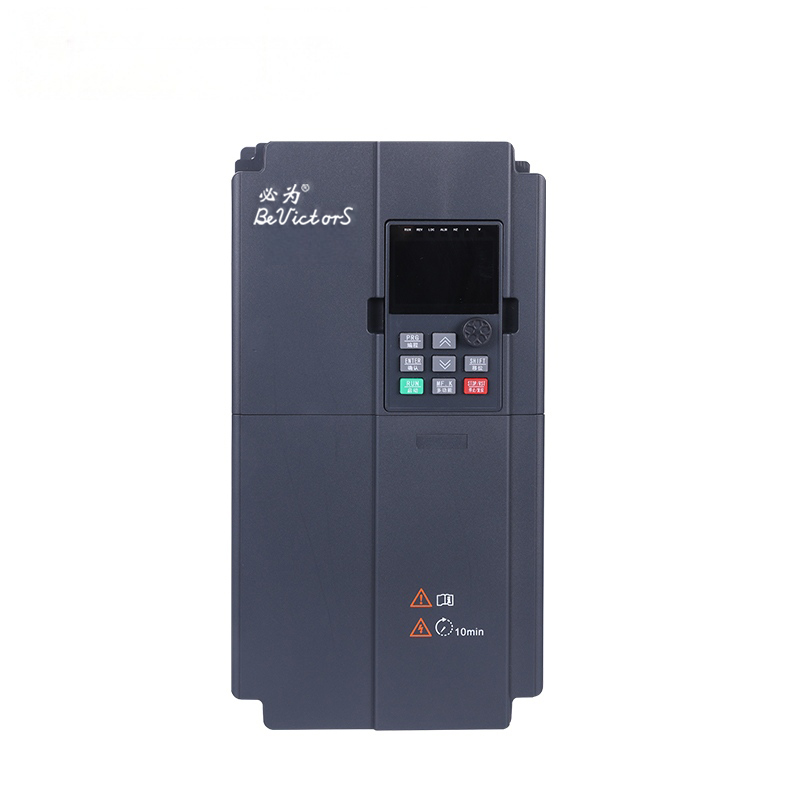

BW20Z起重机专用变频器

BW20Z起重机专用变频器

• • 产品详情

  • 产品说明书下载

  产品概述

  Product description:




  BW-20Z变频器是一款起重行业专用变频器，具有低频扭矩大、稳定可靠、更优化的限流降频处理，更完善的过流、过载、过压、短路保护。内置专业的起重专用制动器时序控制，保证负载平稳启停母线电压持续偏低时通过降低负载的给定频率维持变频器正常输出，避免运行中报欠压故障母线电压瞬时降低或停电时变频器快速停车并限制继续运行，确保不溜钩；最高支持八个段速运行，支持高速脉冲输入/输出(最高50KHz），支持Modbus通讯功能，支持直线型、多点型、平方型V/F曲线，超短的启动加速时间和超强的减速制动性能，大大提高了生产工作效率。




  使用环境

  Use environment:




  1.环境温湿度：变频器运行环境温度在-10℃～+40°℃之间，超过40℃以=上必须降额使用，每升高1°C需降额4%，最高温度不超过50℃。空气的相对湿度≤90%，无凝露。




  2.将变频器必须装于阻燃物体上，远离热源和易燃物体，周围要有足够空间散热。





  3.避免装于阳光直射、潮湿、有水珠的地方。




  4.请安装在不易振动的地方；振动应不大于0.6G；注意远离冲床等震动较大的设备。




  5.禁止安装在有腐蚀性、易燃性、易爆性气体、多油污、多灰尘、金属粉尘等场所。




  产品参数

   Product parameters

  额定输入电压 （V）	额定输出功率 （KW）	额定输出电流 （A）	外形尺寸			安装尺寸
  			H（mm）	W（mm）	D（mm）	A（mm）	B（mm）
  单相220V ±15%	0.75	4	165	90	130	153	78
  	1.5	7	165	90	130	153	78
  	2.2	9.6	186	99	145	174	86
  	3.7	17	186	99	145	174	86
  	5.5	25	258	146	190	243	131
  三相220V ±15%	0.75	3.8	165	90	130	153	78
  	1.5	5.1	165	90	130	153	78
  	2.2	9.6	186	99	145	174	86
  	3.7	17	186	99	145	174	86
  	5.5	25	258	146	190	243	131
  	7.5	35	258	146	190	243	131
  	11	45	322	171	215	303	150
  	15	60	395	220	220	366	205
  	18.5	75	395	220	220	366	205
  	22	90	493	237	230	475	150
  	30	110	635	290	295	614	209
  	37	152	635	290	295	614	209
  	45	176	635	290	295	614	209
  	55	210	635	290	295	614	209
  	75	304	788	380	330	775	300
  三相380V ±15%	0.75	2.1	165	90	130	153	78
  	1.5	3.8	165	90	130	153	78
  	2.2	5.1	165	90	130	153	78
  	3.7	9/13	186	99	145	174	86
  	5.5	13/17	186	99	145	174	86
  	7.5	17/25	258	146	190	243	131
  	11	25/32	258	146	190	243	131
  	15	32/45	322	171	215	303	150
  	18.5	37/45	322	171	215	303	150
  	22	45/60	322	171	215	303	150
  	30	60/75	395	220	220	366	205
  	37	75/90	493	237	230	475	上155/下150
  	45	90/110	493	237	230	475	上155/下150
  	55	110/152	635	290	295	614	209
  	75	152/176	635	290	295	614	209
  	90	176/210	635	290	295	614	209
  	110	210/253	635	290	295	614	209
  	132	253/304	788	380	330	775	300
  	160	304/351	788	380	330	775	300
  	185	351/380	900	480	350	885	360
  	200	380/426	900	480	350	885	360
  	220	426/465	900	480	350	885	360
  	250	465/520	900	480	350	885	360
  	280	520/585	900	480	350	885	360
  	315	585/650	1060	650	350	1030	500
  	350	650	1060	650	350	1030	500
  	400	725	1060	650	350	1030	500
  	450	820	1260	1000	370	1220	800
  	500	860	1260	1000	370	1220	800
  	550	950	1260	1000	370	1220	800
  	630	1100	1260	1000	370	1220	800
